Installer une courbe de vitesse sur la simulation dynamique

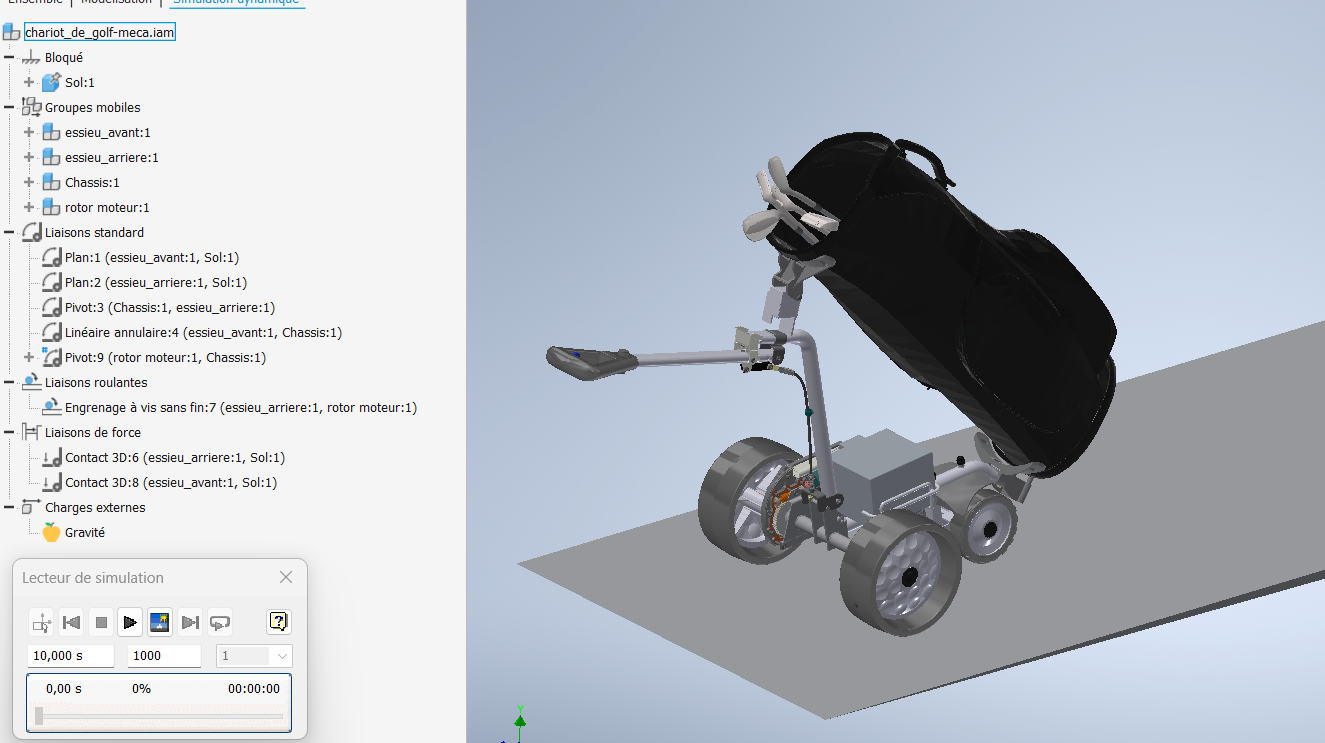

Charger et décompresser le fichier Inventor. Lance Inventor puis chariot_de_golf-meca.iam. Faire Environnement - Simulation Dynamiquepour entrer dans l'étude mécanique.



Dans la configuration actuelle, le chariot est soumis à une vitesse constante. Lancer la simulation pour voir comment le chariot réagi. Pour faire correspondre le modèle avec la réalité, on va rentrer un graphe de variation de vitesses.

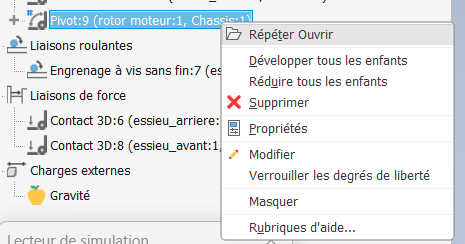

Cliquer sur la liaison rotormoteur/chassis avec le bouton de droite de la souris.

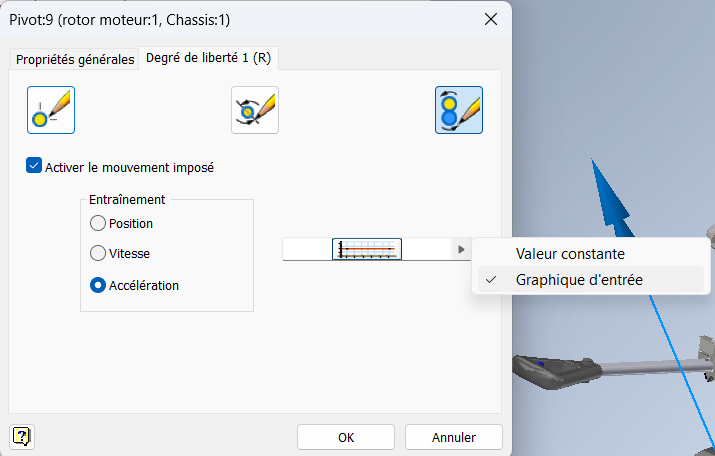

Aller sur Propriétés.Choisir soit vitesse soit accélération suivant vos besoins.

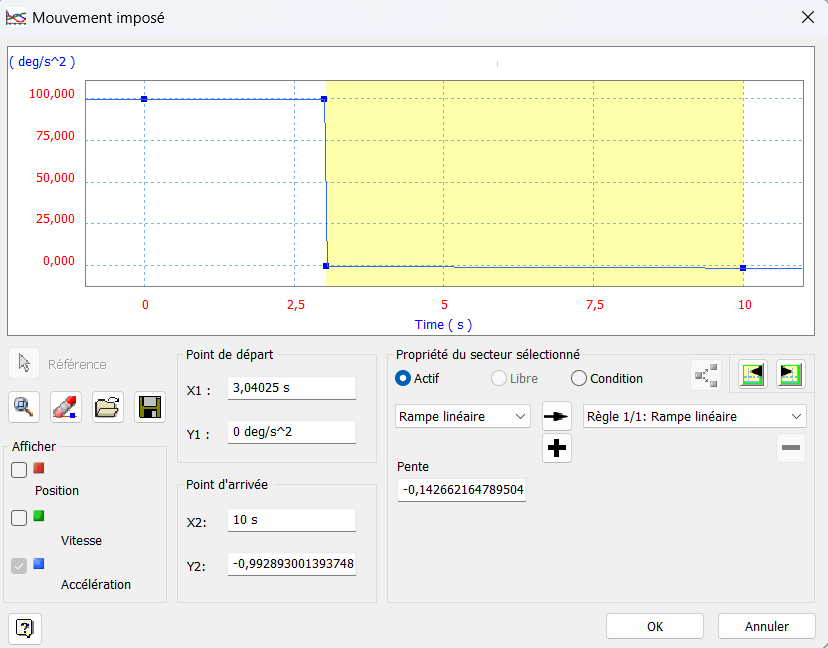

Dans l'onglet Degré de liberté (1),sélectionner Modifier le mouvement imposé(2) puis Graphique d'entrée(3).
