A. Analyser le cahier des charges.

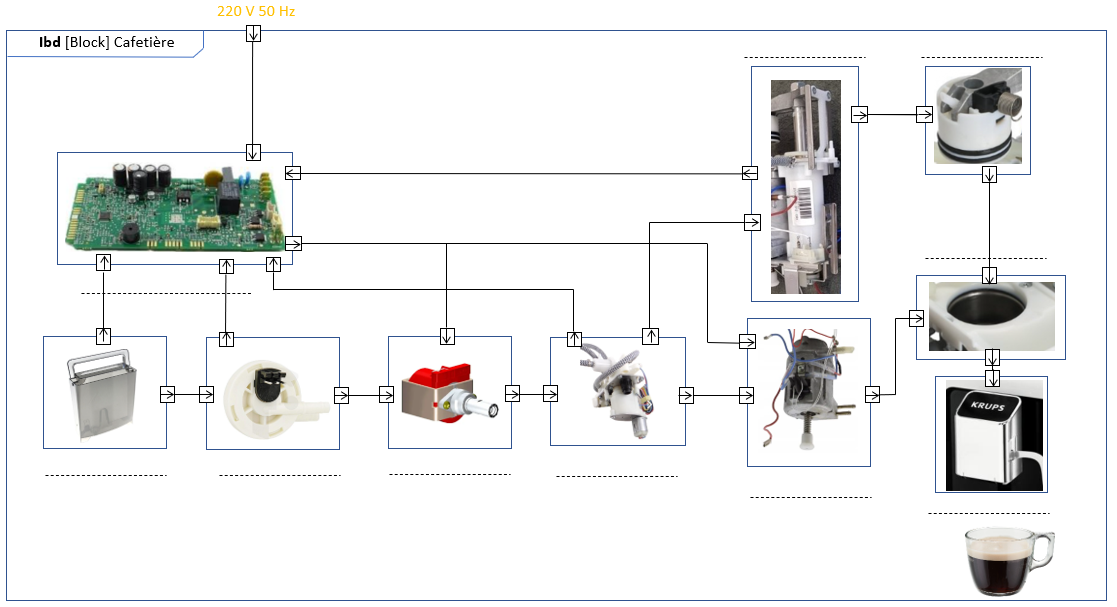

  1. En vous aidant du dossier technique, compléter le diagramme de blocs ci-dessous en indiquant à quel système correspond chaque image – Pompe – Bec verseur – Distributeur – Réservoir – Vérin – Débitmètre – Cuve chauffante – Carte électronique – Coupelle – Piston.
  2. Surligner en vert les flux d’énergie de type Efforts – En orange les flux d’énergie de type électricité du réseau – En rouge les flux d’énergie de type information – En bleu, les flux d’énergie de type pression d’eau.


   B. Calcul


A partir des données du cahier des charges, calculer la cylindrée de la pompe en ml, le débit ainsi que le temps mis pour remplir une tasse de cappuccino.



   C. Expérimentation


Etablir un protocole qui vous permette de déterminer le débit de la pompe. Réaliser cette expérimentation après l'avoir soumise à votre professeur.


   D. Modélisation

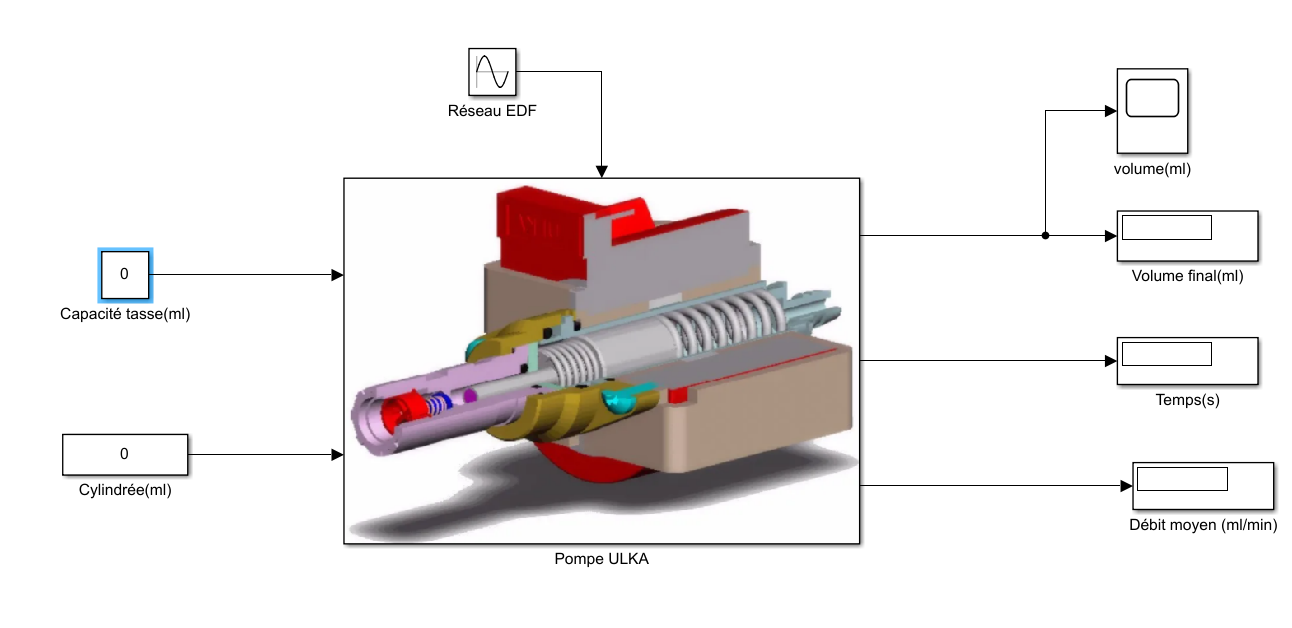

On cherche à compléter le modèle Matlab de la pompe en s'aidant du cahier des charges et de votre calcul de cylindrée pour l'inscrire dans le modèle.


Faire une copie d’écran et la  coller dans votre compte-rendu.


    E. Analyse des écarts


Conclure en calculant les trois écarts relatifs sur le temps puis expliquer quels sont les facteurs qui peuvent faire varier ces écarts.


  • Ɛ1(attendu/mesuré)
  • Ɛ2(mesuré/simulé)
  • Ɛ3(attendu/simulé)



Rappel :
