Matlab est une plateforme de calcul numérique et de programmation utilisée par des millions d'ingénieurs et de scientifiques pour analyser des données, développer des algorythmes et créer des modèles.


Exercice : Programmation d'une cellule ET


On veut réaliser l'équation S = a.b. Lancer Matlab . Lancer Simulink puis Blank Model.


Pour programmer la cellule ET, il faut :


- Deux entrées : nous allons installer deux constante que nous ferons varier avec un interrupteur


- Une sortie : Un voyant fera l'affaire.


- La cellule


Le voyant et le bouton poussoir sont à prendre dans la bibliothèque puis Simulink/Dashboard.

Choisir parmi les possibilités offertes deux switchs et un voyant.

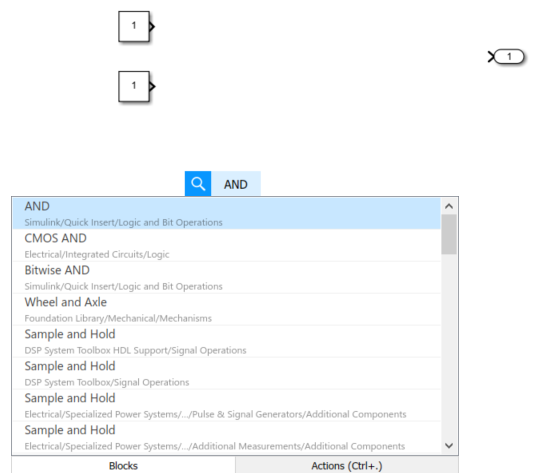

Pour les constantes (Constant), la sortie (Out1) et la cellule ET (AND) placer la souris sur la page blanche, cliquer et écrire le nom de la fonction.

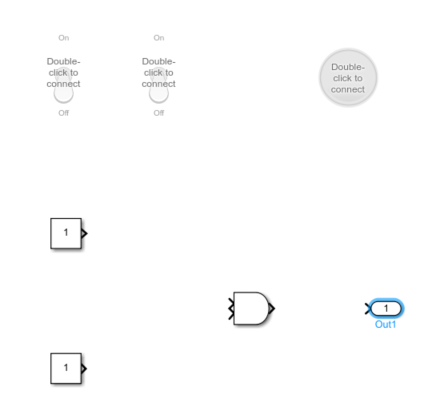

Voilà à quoi doit ressembler votre écran. Relier les liaisons par des fils.

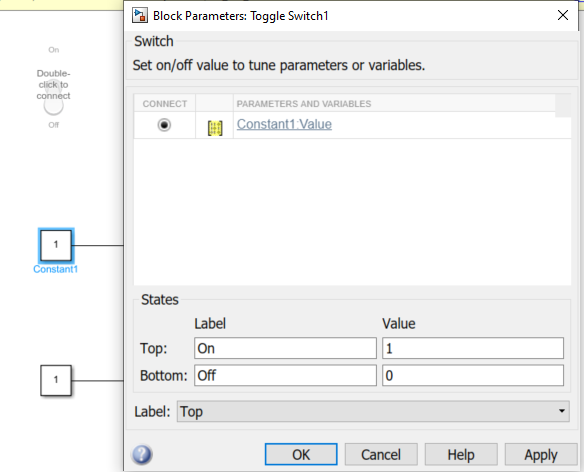

Comme il est indiquer sur chaque interrupteur et sur la lampe, double cliquer sur l'icone et associer une valeur (constante pour les entrées et Output pour la lampe).



Il est temps de lancer le calcul. Dans Stop Time, penser à marquer "inf", voir ci-dessous. Appuyer sur Run et tester le programme.



Exercice : réaliser l'équation : S = a.b.c + d./a (/a équivaut à a barre : NOT et + à OR).
