Travail demandé
Problème technique : On vous demande de réaliser le programme qui permettra de gérer l'ouverture du portail et du portillon de l'entrée du Lycée.
1. Gestion du portillon :

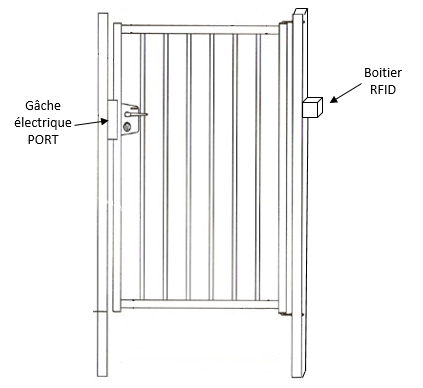

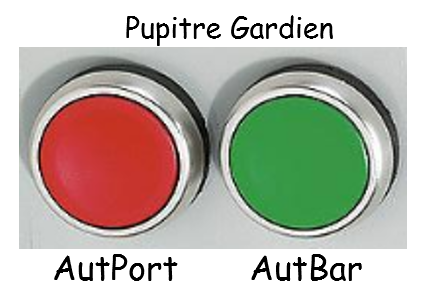

Cahier des charges : Pour entrer, les élèves doivent sonner à la loge (ou être aperçus) pour avertir la personne en charge des entrées. Celle-ci appuie sur un bouton bout qui libère la gâche PORT.
Certaines personnes du Lycée sont équipées d'un badge RFID (badge) qui permet de les laisser entrée sans avoir à passer par la loge.
Travail demandé :
a. Détailler dans un tableau les entrées et les sorties.
Désignation |
Repère |
Type (entrèe ou sortie) |
PORT |
|
|
bout |
|
|
badge |
|
|
b. Ecrire les équations E/S.
c. Passer sur Labview et programmer les équations (Les sorties seront matérialisées par des voyants et les entrées par des interrupteurs). La sonnerie n'est pas à prendre en compte.
d. Faire une copie d'écran de votre câblage et l'imprimer.
2. Gestion du portail :

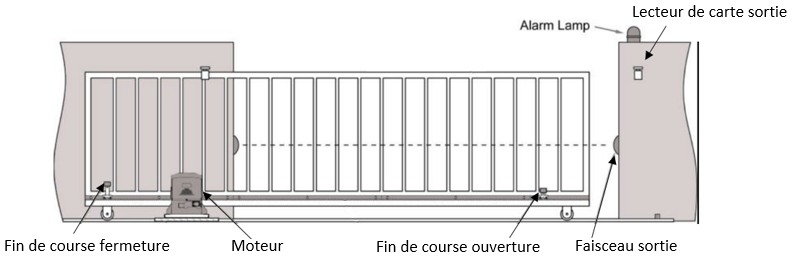

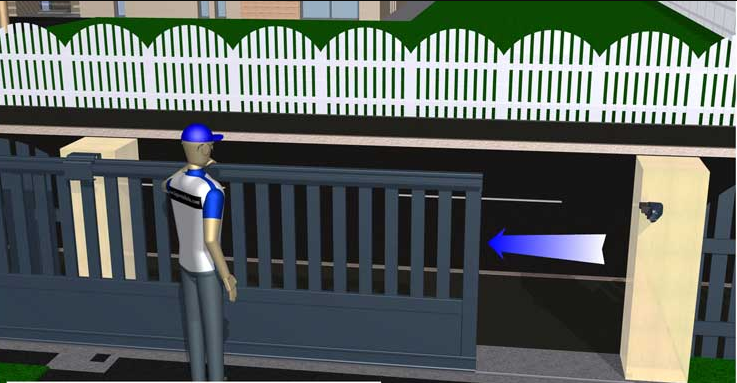

Cahier des charges : Pour entrer le véhicule doit avancer jusqu'à une cellule Capt 1. Si le faisceau de cette cellule n'est pas coupé, le portail ne peut pas s'ouvrir. N'ont le droit d'entrer dans le Lycée avec un véhicule que les personnes munies d'une carte qu'ils introduisent dans un lecteur c1. Le moteur du portail coulisse (Mouv). Jusqu'à atteindre un capteur fin de course (f1). Lorsque la voiture est passée devant un second capteur Capt 2, la porte se referme (Mferm) jusqu'à s'arrèter grâce à un capteur fin de course (f2). Pour sortir l'utilisateur réintroduit la carte dans un autre lecteur c2, mais celui-ci ne nécessite pas la présence du gardien. De la même manière, il devra avoir coupé le faisceau Capt 2 pour pouvoir ouvrir la porte.
Travail demandé :
a. Détailler dans un tableau les entrées et les sorties.
Désignation |
Repère |
Type (entrèe ou sortie) |
Ouverture porte |
|
|
Fermeture porte |
|
|
Lecteur de carte entrée |
|
|
Lecteur de carte sortie |
|
|
Fin de course ouverture |
|
|
Fin de course fermeture |
|
|
Faisceau entrée |
|
|
Faisceau sortie |
|
|
b. Ecrire les équations E/S.
c. Passer sur Labview et programmer les équations (Les sorties seront matérialisées par des voyants et les entrées par des interrupteurs).
d. Faire une copie d'écran de votre câblage et l'imprimer.
