I. Analyse du système


Réaliser l'analyse du compresseur en complétant le diagramme d'exigences ainsi que l'Ibd.



II. Expérimentation


Établir un protocole qui vous permettra de mesurer le volume d'air que le compresseur pourra développer en fonction du temps.

Vous disposez d'un compresseur d'un ballon de baudruche et du matériel présent dans la salle.


III. Modélisation


1. Schéma cinématique

En vue de comprendre le modèle, compléter le schéma cinématique

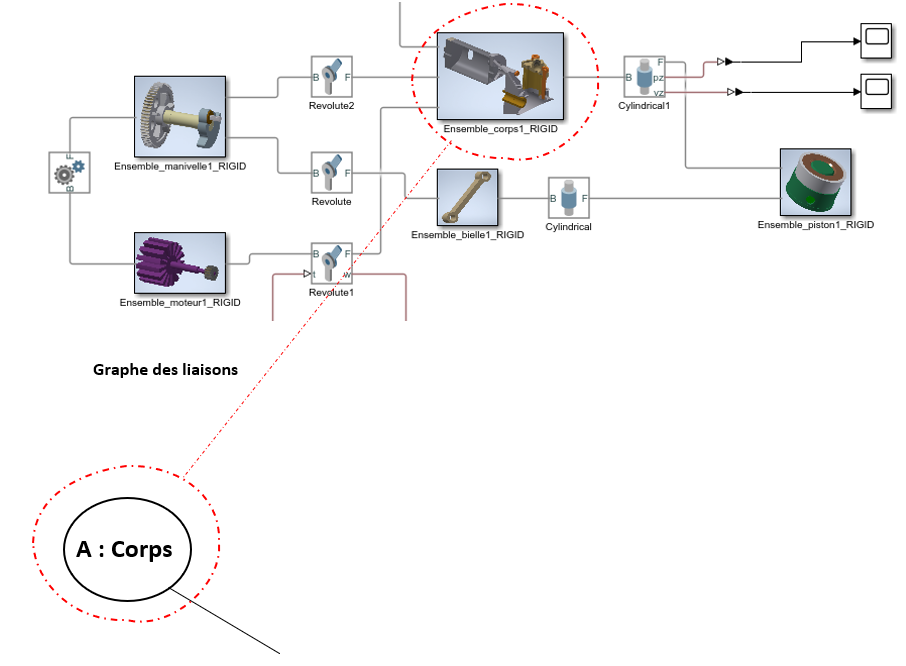

2. Modélisation du modèle Matlab


Ouvrir le fichier Matlab et comparer le modèle avec le schéma cinématique en complétant le graphe des liaisons.



Après une recherche Internet, donner une définition de la cylindrée. Calculer la cylindrée du compresseur en vous aidant du document ressources.

A partir de l'aide Matlab, créer un modèle qui vous permettra de savoir le nombre de ballons gonflés en fonction du temps.


IV. Analyse des écarts


Analyser l'écart entre les résultats de votre expérimentation et votre simulation.

Conclure sur votre capacité à gonfler les 73 ballons.
