TRANSMISSION DE PUISSANCE

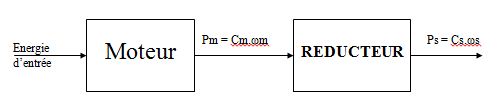

Les moteurs de fabrication industrielle sont capables de tourner à des vitesses importantes mais ne peuvent pas développer de couple important.

Pour cette raison, on est amené à passer par des « réducteurs » qui vont réduire la vitesse et ainsi augmenter le couple.




L’énergie développée est donc transformée (et un peu perdue).


Ainsi, pour un rendement égale à η (valeur inférieure à 1), η.Pm = Ps donc η.Cm. ωm = Cs.ωs.


On peut donc exprimer le couple d’entrée en fonction du couple de sortie.


Cm = [ ( ωs/ωm ).Cs]/ η,  ωs/ωm est le rapport de réduction r de la transmission donc, Cm = r.Cs/ η .


En résumé, le couple de sortie a augmenté de manière inversement proportionnelle à la vitesse.

Le rendement (pertes par frottements, jeux etc…) a diminué la taille du couple transmis.


Rappel sur les engrenages :
