4. Étude théorique


L'étude qui suit, se fera à l'aide du dossier technique.


Pour remplir le modèle Matlab, il faut connaître la force nécessaire pour couper la branche. Il faut donc remonter la chaîne d'énergie pour déterminer cette force.


1. Calcul du couple moteur.


Lire le cours sur les caractéristiques électromécaniques des moteurs puis, à partir de vos essais, déterminer le couple qu'aura fourni le moteur pour couper la branche. En déduire la vitesse de rotation à la sortie du moteur.


2. Calcul du rapport de réduction


Déterminer le rapport de réduction des réducteurs successifs du sécateur. Remplir le document réponse.


3. Calcul du couple du pignon intermédiaire.


Connaissant le couple moteur, déterminer le couple Cs appliqué à la lame. Remplir le document réponse.

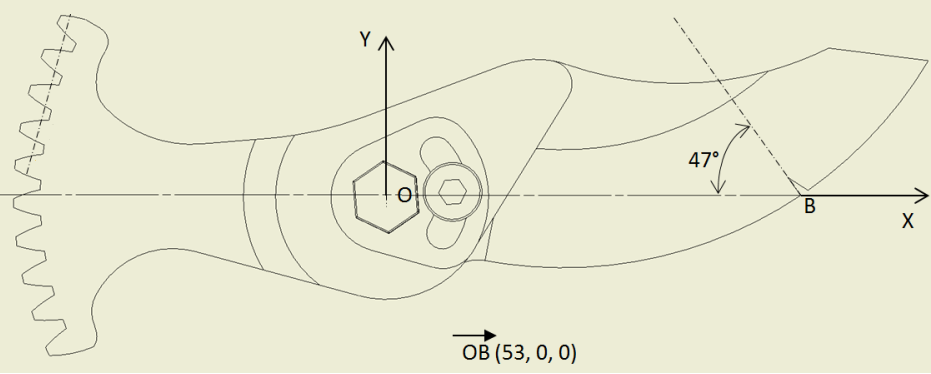

4. Etude statique.


En appliquant le théorème du moment résultant statique, déterminer la force que fera la branche sur la lame. Remplir le document réponse.



Installer cette force sur le document réponse.
