Dépouille et contre dépouille

La présence ou non de dépouille et/ou contre dépouille au sein d’une pièce est un point important à penser lors de la conception de celle-ci. La présence de dépouille et/ou contre-dépouille ont une influence importante sur le prix de la réalisation.

Qu’est-ce qu’une dépouille ?

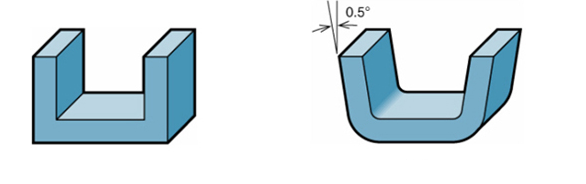

Une dépouille signifie que la forme de la pièce permet un démoulage facile. La pièce a un angle d’au moins 0.5 degrés sur ses faces. La forme du moule suivant celle de la pièce, il est facile d’extraire celle-ci. Une absence de dépouille est équivalente à une absence d’angle supérieure à 0.5 degrés.

Et une contre dépouille ?

Par opposition à la dépouille, la contre dépouille se caractérise par une difficulté ou impossibilité de démouler la pièce en coulée sous vide et peut nécessiter la destruction du moule. Elle est causée par des formes problématiques telles que des cavités et rétentions. Ces types de forme entraînent un blocage lors de l’extraction de la pièce.

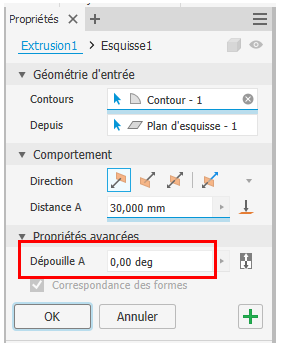

Sur Inventor, mors d'une extrusion, préciser qu'une dépouille est nécessaire :
