Pour connaître la direction du vent, la girouette va envoyer une tension au convertisseur analogique numérique (CAN) de la carte Microbit qui transformera la tension en une valeur numérique. Pour faire varier cette tension, la girouette possèdent les Interrupteurs à lame souple (ILS) qui laisseront passer le courant en associant une résistance à chaque position.


Cliquer sur l'image


Le pont diviseur de tension est un montage électrique simple. Il permet de déterminer une tension proportionnellement à une autre tension. Ce type de montage est utilisé couramment pour créer une tension de référence dans un circuit électrique.

Calculs


I = Vcc / (R1+R2)


En utilisant la loi d'Ohm une seconde fois, il est possible de déterminer l'équation suivante:

Va = R2 * I


Dans la formule ci-dessous, il suffit de remplacer le courant (I) par sa valeur équivalente (la première équation) pour déterminer facilement l'équation de VA :


Va = R2 * (Vcc / (R1+R2))


Dans notre cas, R2 représentera l'anémomètre (à raccorder avec les fils rouge et noir).

R1 = 10 Kohms

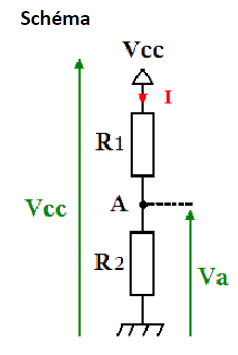

La plus simple représentation du diviseur de tension consiste à placer deux résistances électriques en série (voir le schéma de droite). Ce type d'association de résistances étant omniprésent dans les montages électriques, le pont diviseur en devient une des notions fondamentales en électronique.

Il est possible de calculer facilement la valeur de VA dans le montage de droite, à la condition de connaitre les valeurs des résistances et la valeur de la tension Vcc. La première formule à utiliser est celle de la loi d'Ohm qui permet de citer cette équation:


Exemple

Pour les besoins de cet exemple, le montage précédent sera utilisé avec une tension Vcc égal à 9V, R1=1kohms et R2=3kohms. Avec ces données il est possible de calculer facilement la valeur de la tension VA :

Va = R2 * (Vcc / (R1+R2)) = 3000 * (9 / (1000+3000)) = 27000 / 4000 = 27/4 = 6.75V


La différence de potentiel Va sera égale à 6.75V en utilisant les valeurs précédentes.
