1. Description du fonctionnement


L'outil du pistolet burineur frappe la surface pour décoller l'enduit. L'alimentation en énergie pneumatique est connectée sur l'embout adaptateur (18).

La pression est exercée sur la coupelle (6), lorsque l'utilisateur appuie sur la détente (8) celle ci pousse l'axe (7) de façon à ouvrir la conduite pour la mise en pression de la chambre arrière de la poignée (1). Le piston (14) se déplace pour venir frapper le pointeau sélectionné (17n). Quand la course maximale du piston est atteinte. L’outil revient en position initiale par l’intermédiaire du ressort de rappel (16). Les mises à l'échappement pour la phase de frappe sont réalisées par des trous dans la chambre arrière du cylindre (15). Le débit de la pression est réglé par la vis (3).

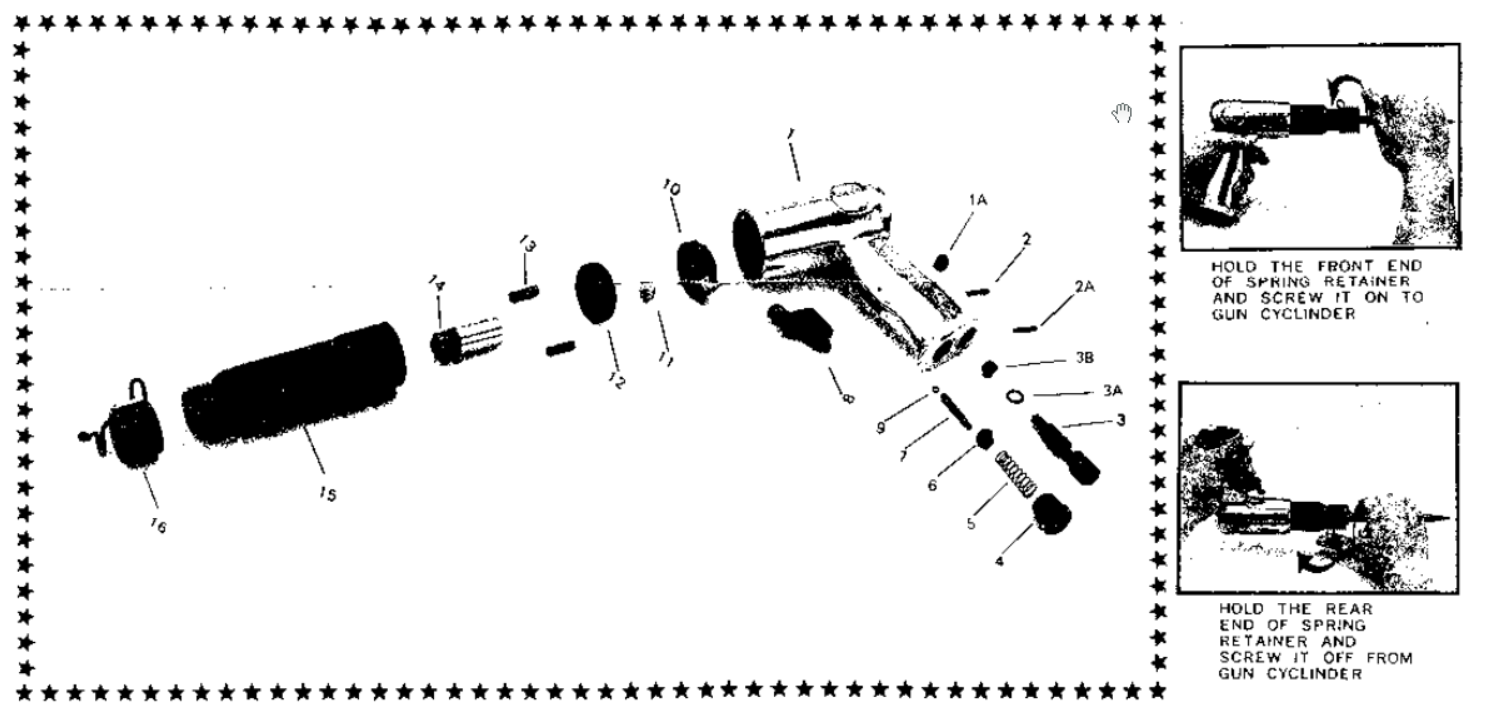

2. Eclaté

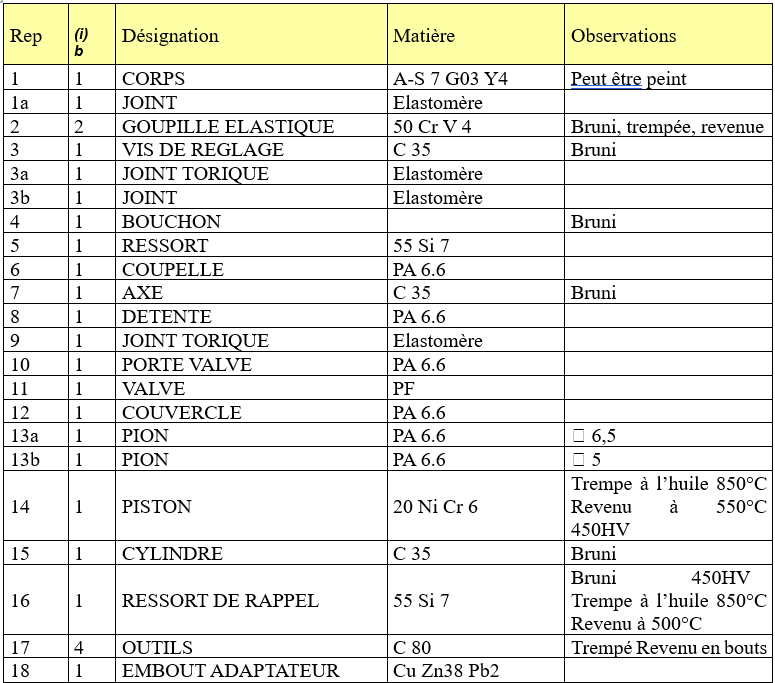

3. Nomenclature
